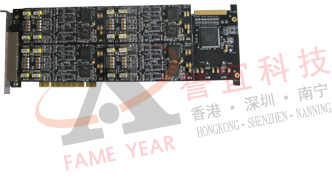

数字话机录音卡16路（XF-PCI/SH16）
产品概述
XF-PCI/SH16数字电话录音卡，是一种采用PCI总线的16通道数字线录音卡，该录音卡专用于数字电话用户线（分机线）的并线录音。
功能描述
数字电话线高阻并线录音
多种方式实现录音停止/启动
支持16通道同时录音, 不同的通道可以同时进行不同格式的录音
支持每个通道上行、下行单向录音或上下行混合录音
支持接收主被叫号码
同步获取录音过程中的话机显示内容
用户话机按键接收
通话/静音检测
录音操作支持自动增益控制（AGC）
呼叫进程监控
自动检测主板上是否安装了业务模块和数量
支持录音卡或数字电话机断线故障检测
性能特性
支持PCI2.1总线
符合PCI2.1总线标准，突发数据传送速率高达133 MB/s；支持即插即用（PNP），无需任何跳线设置
模块化结构设计
板卡采用模块化结构设计，配置灵活，单个模块最多可支持4条数字电话线的录音，单卡最多可插4个录音模块，适用于密度高低不同的场合
具备RJ45接口
每块板卡提供4个八芯线RJ45接口，每个RJ45接口可转换为4个两芯线RJ11插座的接入，连接方便可靠，故障率低
模块连接采用板对板连接器
模块连接采用高精度贴片板对板连接器，秉承了一体化语音卡体积小巧、可靠性高的特点
1～16路高阻数字线路监听
该卡采用2线或4线高阻并线接入方式，可根据需要在数字交换机与数字电话机之间灵活设置监听接入点，广泛地应用在不同型号的数字交换机和不同类型的数字电话机的录音系统中
可编程的信号音检测器
可编程的信号音检测器，可检测忙音、回铃音、传真应答等信号音，方便地与各种型号交换机和集团电话配合使用
高阻抗录音
录音阻抗高达650ΩAC，不影响被监控信号的传输
可现场升级的硬件电路
采用可现场升级的硬件电路，支持不同型号的交换机和数字电话时无需更换硬件，通过软件配置即可。目前已支持Alcatel,、Avaya,、NEC、Siemens、Nortel等十几种主流交换机
语音处理与信令分析
单卡即可完成语音处理、呼叫信令分析的全部功能，无需任何资源卡或外接设备，即可构成录音系统
支持多种语音编解码格式
支持硬件处理的A-law(G.711)、μ-law、IMA-ADPCM格式编码和解码，以及由软件处理的16-bit linear PCM、MP3格式的编码和解码，支持WINDOWS标准的WAV文件，可以方便地使用Cooledit等声音工具进行编辑和播放
具备音频输出接口
板卡上的第一个通道集成了音频放大电路及输出插座，可直接连接耳机或音箱，通过简单的函数调用就可以实现文件的回放和对指定通道上的声音进行实时监听
卡间总线交换能力
采用CT-BUS总线，符合H.100标准，可方便地与支持这一标准的任何第三方板卡互连互通，从而将获取的语音信号交换至其它设备
具有唯一的硬件序列号
每片录音卡上的固件中均写入了唯一的硬件序列号，可用于在多卡系统中区别不同的卡，应用系统通过简单的函数调用即可获得
统一的驱动程序开发平台
具有自主知识产权的统一驱动程序开发平台有高度的智能性。支持8块板卡同时运行。对于振铃信号的检测与分析、信号音的检测与分析、CallerID的检测与分析等常用功能，都可以简单地调用驱动平台的函数来实现，无须您过多了解电话呼叫的细节
技术指标
选项 |
参数 |
| 基本参数 |
| 尺寸 |
310 mm *115mm |
| 重量 |
约380g |
| 最大消耗功率 |
≤12W |
| 环境要求 |
| 工作温度 |
0℃—55℃ |
| 储存温度 |
-20℃—85℃ |
| 湿 度 |
8%— 90% 无结露 |
| 储存湿度 |
8%— 90% 无结露 |
| 输入/输出接口 |
| 耳机插座 |
1个，φ3.5立体声插座 |
| 电话线插座 |
4个，RJ45，8芯 |
| 录放音技术指标 |
| 录放音编解码格式 |
CCITT A/μ-Law 64kbps,IMA ADPCM 32kbps |
| 音频输出功率 |
≥50mW(耳机驱动) |
| 录放音失真度 |
≤2％ |
| 频响 |
300-3400Hz(±3dB) |
| 信噪比 |
≥38dB |
| 放音回声抑制比 |
≥40dB |
| 系统最大容量 |
每个系统最多可容纳10块16DA的录音卡同时运行，每块录音卡最多16个通道 |
| 最大电话线长度 |
数字电话机与交换机间小于600米
并线接入点与录音卡间小于6米 |
| 电源要求 |
| 最大消耗功率 |
≤12W |
| 阻抗 |
| 录音模块输入阻抗 |
≥600Ω AC |
| 电话线对微机隔离绝缘电阻 |
≥2MΩ/500V DC |
| 音频编解码速率 |
| 16Bit PCM |
128kbps |
| 8Bit PCM |
64kbps |
| A-Law |
64kbps |
| μ-Law |
64kbps |
| VOX |
32kbps |
| ADPCM |
32kbps |
| GSM |
13.6kbps |
| MP3 |
8kbps |
| GC8 |
8kbps |
| 采样率 |
8kHz |
| 安全防护 |
|
| 防雷击能力 |
4级 |
